產品名稱：

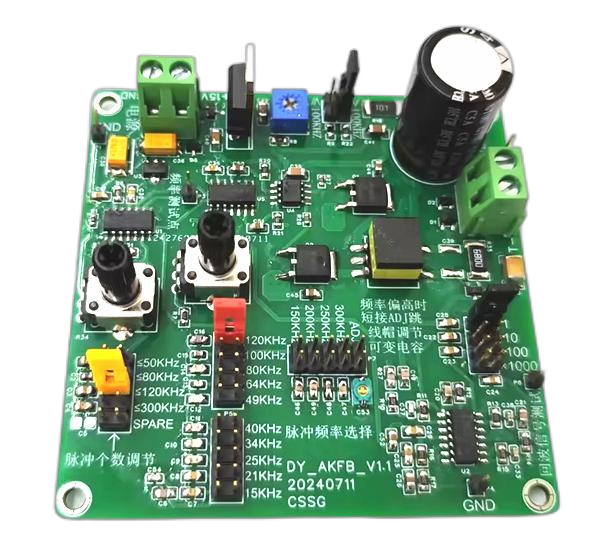

N2024-11換能器測試板
產品簡介：
換能器測試板適用于15KHz～300KHz大禹超聲波換能器的驅動與接收。板卡主要由電源電路、頻率產生電路、驅動電路及信號放大電路組成。通過板卡上相關跳線帽的選擇，可方便測試出相關換能器的中心頻率及回波幅度。
對于初步接觸超聲波換能器的設計開發人員，通過該板卡的使用測試，能更好的理解超聲波換能器基本使用原理。
產品參數：
? 供電：15VDC
? 可測試換能器頻率：15KHz、21KHz、25KHz、34KHz、40KHz、49KHz、64KHz、80KHz、100KHz、120KHz、150KHz、200KHz、250KHz、300KHz
? 回波放大倍數選擇：1倍、10倍、100倍、1000倍
