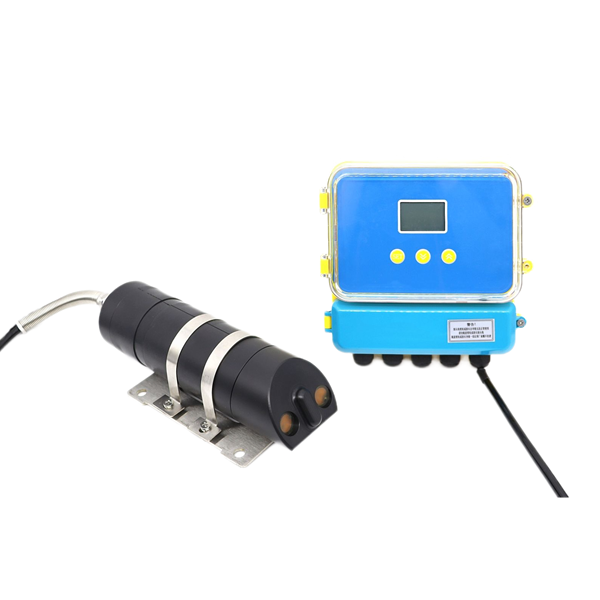

名稱：超聲波多普勒流量計

1.1產品簡介

2.2超聲波多普勒流量計的安裝步驟

1.先把傳感器固定安裝在河道底部，

2.把傳感器電纜跟RTU無線傳輸盒連接，擰緊防水接頭。

3.固定好無線傳輸天線。

4.把RTU無線傳輸盒和電源盒連接，擰緊防水接頭。

三、產品使用注意事項和故障

3.1 產品使用注意事項

1.  傳感器、無線傳輸和電源控制器、電池盒之間的防水插頭要插緊擰好。以防止短路或者斷路。

2.  傳感器、無線傳輸和電源控制器、電池盒之間的電纜要貼壁安裝并且用線卡固定，如果線會遇到較尖銳或者鋒利的物體無法避開，要加護套保護。

3.  開蓋操作前，必須先把電源斷開。

4.  殼體上有緊固螺絲，打開殼體操作完畢后，必須先檢查防水密封條是否完好無損，沒有垃圾或者顆粒物粘附在密封條上。如果有，需要清理干凈后再蓋蓋。然后再蓋上蓋子，擰緊所有密封螺絲。

5.  開蓋操作的時候，不要讓水、塵土等進入殼體內，如果有需要清理干凈。必要時可以涂上704膠水以增加密封性能。

6.  不要人為拉扯、甩動電纜，也不要撞擊殼體。

7  不要把連接電纜作為承重線，用連接電纜來懸掛變送器、電池盒，或者其他重物。電纜必須是固定在河道邊上，不能晃動。

8.  需要在電纜線外面套上透明橡膠水管，以起到保護作用。

四、服務器軟件

4.1服務器軟件功能

服務器軟件可以接收到現場河道傳感器發送過來的水位、溫度、流速的信息，在屏幕上顯示并保存起來，同時可以把以上數據通過計算得出現場的流量。

比如河道寬度是30米，現場的河道分成十等分，也就是在整個河道寬度只有9個測量點，每個測量點距離從左到右3米一段(最大是每5米一段)，測量深度，輸入后臺服務器軟件或者現場的主機內。因?yàn)楝F(xiàn)場傳感器能夠測量出水位高低，這個信號是傳輸?shù)椒?wù)器軟件上或者現場主機內，然后根據水位高低，可以計算出每一等分的截面積。根據現場河道內的傳感器測量出來的流速，可以計算出整個截面積的流量。

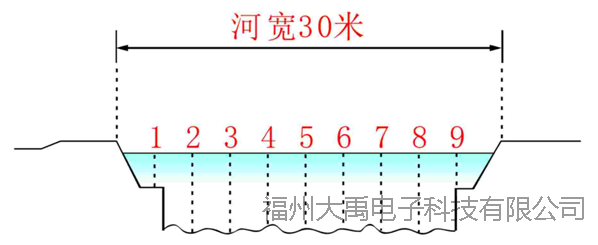

圖4.1.1  現場河道水深分為10份

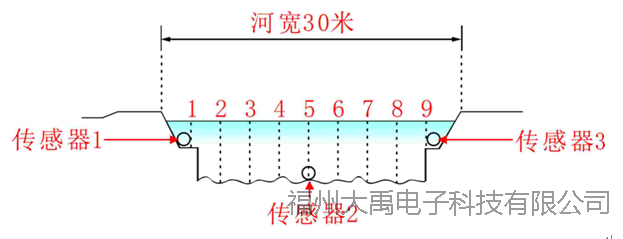

圖4.1.2  三點法測量河道流量

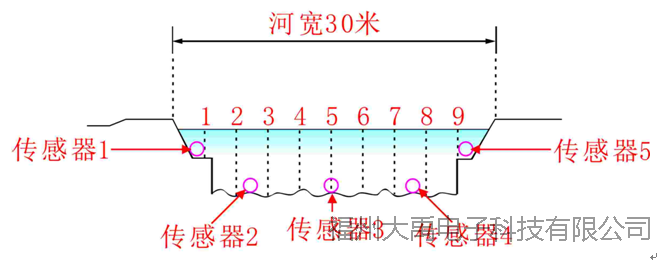

圖4.1.3  五點法測量河道流量

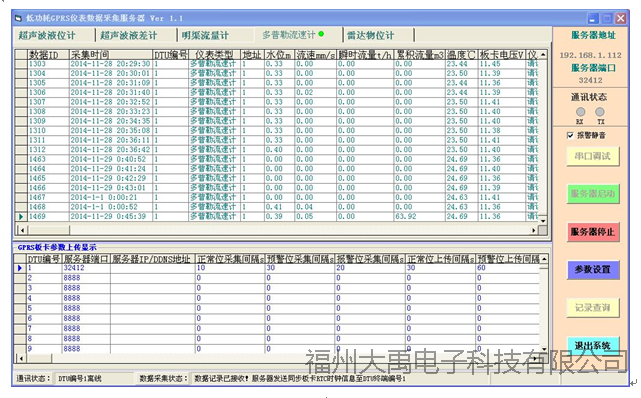

圖4.1.2  后臺服務器軟件顯示的現場流速、水位等數據
4.2 服務器軟件各功能說明

服務器軟件右邊是基本的功能菜單，包括啟動軟件、關閉軟件、參數設置、退出軟件等。

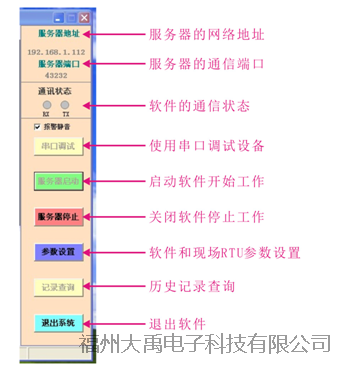

圖4.2.1  服務器軟件右邊菜單使用說明

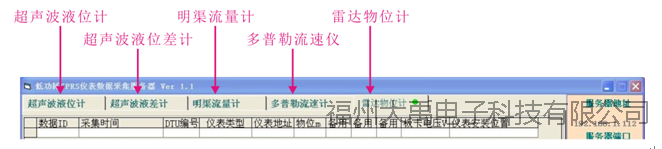

頂部菜單分為5種產品：超聲波液位計、超聲波液位差計、明渠流量計、多普勒流速儀、雷達物位計。根據現場實際的產品來選擇對應的菜單。

圖4.2.2  服務器軟件頂部菜單使用說明

因?yàn)楝F(xiàn)場是有河道、溪流、河流等多種形態，我們?cè)谲浖?nèi)根據實際的情況來選擇，填入?yún)?shù)后計算出流量。

1. 自然的溪流、河流：首先選擇對應的現場“DTU編號”，然后選擇“截面類型”為“5.十等分采樣截面”，填入“取樣點1”到“取樣點9”的

水位高低，輸入“河道寬度m”的數值后，點擊“計算截面積”，在下圖中就計算出“截面積計算㎡”為“2.15”平方米。

2. 服務器軟件根據測量到的流速、水位自動換算出河道的流量。

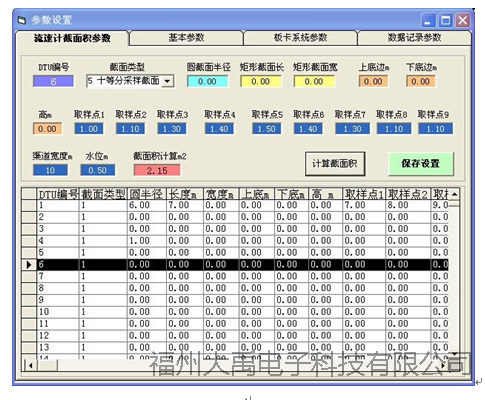

圖4.2.7  自然的溪流、河流的面積計算

3.基本參數設置

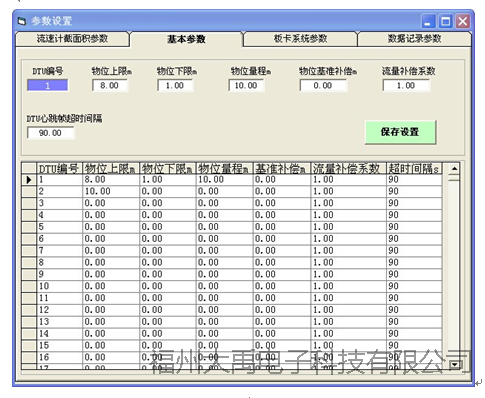

圖4.2.8  基本參數
 在基本參數中，我們先選擇“DTU編號”，可以進行對應DTU的“物位上限m”和“物位下限m”設置。

其中幾個參數作用如下：

“物位基準補償m”：當現場傳感器測量中比實際水位高10個厘米，我們可以在這里輸入“-0.10”，這樣就把現場傳感器測量的誤差糾正過來。

如果現場傳感器測量中比實際水位低30個厘米，我們可以在這里輸入“0.30”來糾正。

“流量補償系數”：默認為1.00，如果測量出來的流量比實際大，比如：實際流量是每小時900立方米，儀表測量出來是每小時1000立方米，

我們可以把這個數值改為“0.90”，這樣計算出來的流量就跟實際流量接近。
