產品詳情
一、產品簡介
利用聲波介質對被檢測物進行非接觸式和無磨損的檢測。超聲波傳感器對無論是透明性的物體還是有顏色的物體，金屬物體或者非金屬物體、以及固體、液體或是粉狀物質，均能檢測。周圍環境條件如有煙環境、灰塵環境或是下雨條件下幾乎都不會影響超聲波傳感器的檢測性能。
二、超聲波測距原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測介質，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到介質面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D ＝ C*t/2(除以2是因為聲波從發射到接收實際是一個來回，D是距離，C是聲速，t是時間）。
三、產品特點
高分辨率
響應時間短
通過RS 485 完成參數設置
豐富的輸出方式：模擬量、RS485

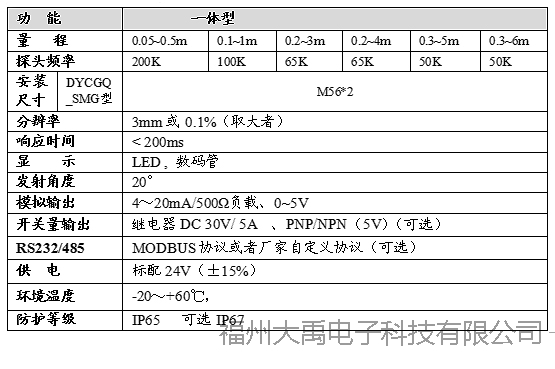

四、主要技術指標
五、安裝指南
5.1 安裝注意事項
(1) 超聲波傳感器安裝時發射面應垂直于被測物體；
(2) 電源線和輸出信號線不要接反。
5.2安裝尺寸

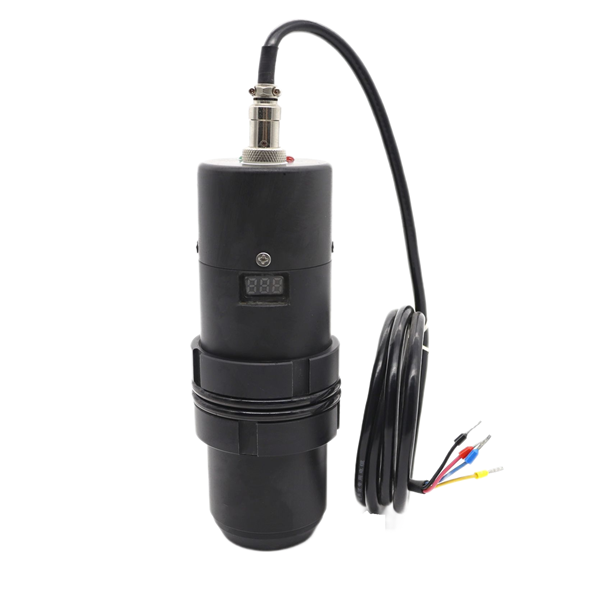

⑴ 超聲波傳感器外形圖：
DYCGQ_SMG型：

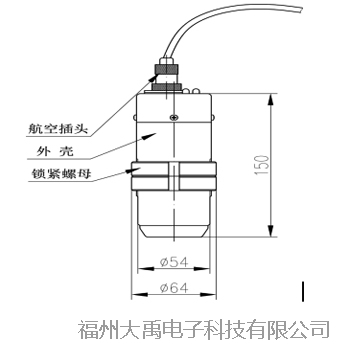

(2)超聲波傳感器尺寸圖
DYCGQ_SMG型：

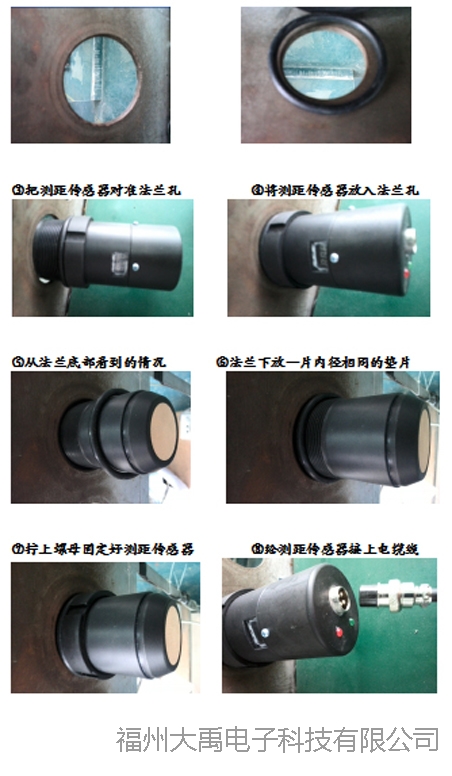

5.3 實物安裝
DYCGQ_SMG型：
①在被測物體上方裝一個法蘭 ②法蘭上放一片內徑相同的墊片
安裝方式如下圖：
為了避免震動對測量造成的影響，我們把桿式磁力線液位計固定在凌空的支架上，支架不與下面的水箱接觸，只有桿式磁力線液位計放入水中。當水面波動推動浮球上下浮動的情況下，表頭計算出液位變化值以4-20mA的方式輸出。
福州大禹電子——超聲波測距傳感器專業生產廠家，是您貼心的產品顧問！
如需更詳細的了解，請撥打熱線電話：0591-28082552 或添加企業QQ： 2187169532 福州大禹電子科技有限公司將竭誠為您服務!
另注：更多更全面的超聲波傳感器系列產品，請登錄福州大禹換能器官網 https://www.diy715.com/
